產品介紹

使用ESP32-S3芯片，開發方便，開發資源充足
3.5寸彩屏，320*480分辨率，RGB565，顯示色彩豐富
接口豐富，方便連接各種外設（IIC、UART等外設）
支持外接喇叭，自帶麥克風，可以播放接收音頻
自帶RGB三色指示燈，指示狀態豐富
顯示觸摸一體化，自帶電容觸摸屏，方便人機交互
標準的TYPE-C接口，方便程序下載和供電
自帶micro TF卡槽，方便擴展存儲
支持外接鋰電池，輕巧便攜
自帶電池充電管理電路，可確保電池安全充放電
提供豐富的示例程序，方便學習
提供底層驅動技術支持
模塊老化測試多重檢測可達軍工級標準，支持長期穩定工作
支持小智AI語音聊天

產品參數

ESP32主控參數

名稱	參數
模組	ESP32-S3
CPU	Xtensa LX7 32 位雙核處理器
主頻	240MHz（最大）
存儲	384 KB ROM + 512KB SRAM +16 KB RTC SRAM + 8M OPI PSRAM + 16M QSPI Flash （N16R8）
WIFI	2.4GHz、802.11b/g/n 模式
藍牙	藍牙V5.0 BR/EDR和藍牙LE標準
工作電壓	3.0~3.6(V)

顯示觸摸一體式液晶屏參數

名稱	參數
屏幕尺寸	3.5 inch
屏幕類型	IPS TFT
分辨率	320xRGBx480(pixels)
有效顯示區	48.96(W)x73.44(H)(mm)
顏色數目	65K(RGB565)
驅動IC	ST77922
顯示接口	QSPI (接到ESP32上)
像素尺寸	0.153(H)x0.153(mm)
可視角度	ALL 0’CLOCK
背光亮度(典型值)	300 cd/m2
背光燈類型	White LED*6
觸摸有效區尺寸	54.50(W)x83.00(H)（mm）
觸摸屏類型	電容觸摸屏(全貼合工藝)
觸摸屏分辨率	320x480(pixels)
可視窗口尺寸	45.20(W)x59.45(H)(mm)
觸摸通信接口	IIC
結構材質	ITO膜+ITO玻璃
工作溫度	-30~80(℃)
存儲溫度	-30~80(℃)

尺寸參數

名稱	參數
液晶屏外形尺寸	54.50±0.2(W)x83.00±0.2(H)x3.2(D)(不包含排線和背膠)
觸摸屏外形尺寸	54.50±0.2(W)x83.00±0.2(H)x1.0(D)(不包含排線和背膠)
模塊外形尺寸	有觸摸屏：54.50(W)x101.50(H)x10.00(D)

電池充電參數

名稱	參數
充電電壓	范圍：4.2~6.5(V) 典型值：5V
充電電流	最大值：500mA 模塊實際值：290mA
充電飽和電壓	4.24V
充電溫度	模塊實際最大值：62℃
充電電池規格	3.7V聚合鋰電池

電氣參數

名稱	參數
工作電壓	5.0V
背光電流	120mA
背光亮度(實際值)	300cd/m2
總電流	ESP32復位：0 只有顯示屏工作：198mA 顯示屏、喇叭、電池充電都工作：401
功耗	0.97（只有顯示屏工作） 1.76（顯示屏，喇叭，電池充電都工作）

基本參數

名稱	參數
供電接口	USB(Type-C)
重量（包含包裝）	124g

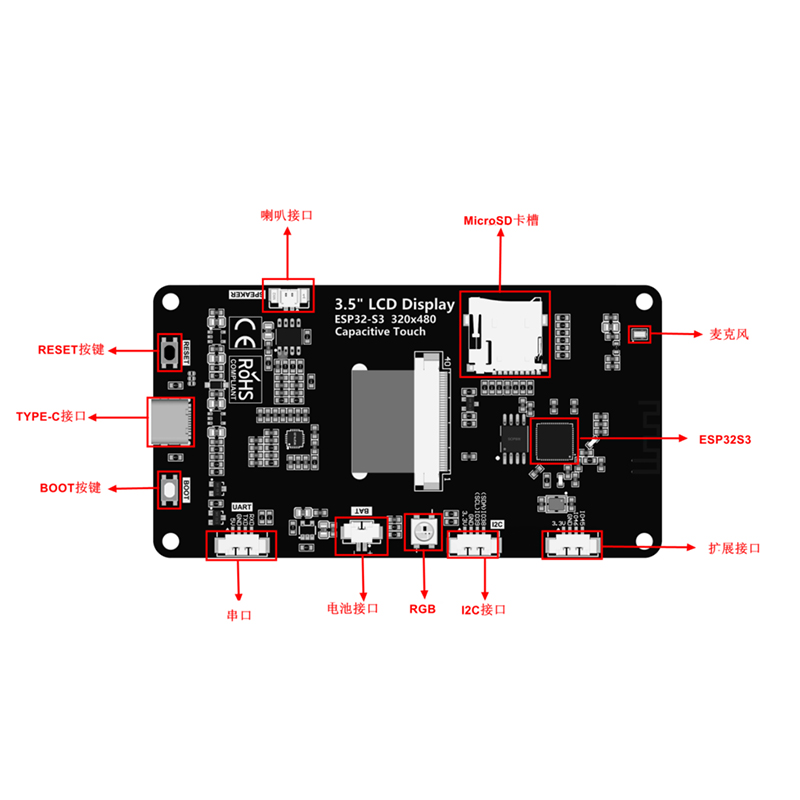

接口定義

接口功能說明

接口	功能說明
ESP32-S3	顯示模塊主控，控制板載外設和外接外設。
MicroSD卡槽	插入Micro SD卡，用來擴展存儲空間，例如存放字庫、圖片、音頻文件等大數據內容。
RGB三色燈	包含紅、綠、藍三種顏色的LED燈，只需一個IO控制，用來指示狀態。
串口	1.25mm 4P座子?？捎糜诖谡{試、下載以及通信。需外接USB轉串口模塊。
電池接口	1.25mm 2P座子，用于接入3.7V聚合鋰電池，通過電池充電管理電路對電池進行充電，也可用于電池供電。注意接口正、負極。
BOOT按鍵	用于進入下載模式或者按鍵測試。按住此按鍵上電，然后松開可進入下載模式，或者上電后，按住此按鍵，再按RESET鍵，松開RESET鍵后，再松開此按鍵，也可以進下載模式。不需要進入下載模式時，此按鍵可做普通按鍵使用。
TYPE-C接口	用于模塊供電和下載程序。此接口使用USB直連（無需按BOOT鍵）。
RESET按鍵	用于ESP32主控以及LCD復位，按下后電平復位。
擴展輸入引腳	1.25mm 4P座子。引出GPIO45/46引腳
喇叭接口	1.25mm 2P座子。用于接入喇叭播放音頻。
IIC外設接口	1.25mm 4P座子。用于外接IIC通信設備，此IIC接口和電容觸摸屏共用。可做普通IO使用。

ESP32引腳分配

板載設備	ESP32連接引腳	板載設備引腳說明
液晶屏	IO10	液晶屏片選控制信號，低電平有效
	IO12	液晶屏QSPI總線時鐘信號
	IO12	液晶屏SPI總線時鐘信號
	IO11	液晶屏QSPI數據總線D0
	IO13	液晶屏QSPI數據總線D1
	IO14	液晶屏QSPI數據總線D2
	IO9	液晶屏QSPI數據總線D3
	EN	液晶屏復位控制信號，低電平復位（和ESP32-32E主控共用復位引腳）
	IO41	液晶屏背光控制信號（高電平點亮背光，低電平關閉背光）
電容觸摸屏	IO38	電容觸摸屏I2C總線數據信號
	IO39	電容觸摸屏I2C總線時鐘信號
	IO48	電容觸摸屏復位控制信號，低電平復位
	IO47	電容觸摸屏中斷輸入信號，發生觸摸事件時，輸入低電平
RGB三色燈	IO40	單線RGB三色LED燈，可以根據不同信號分別控制內部的紅綠藍三種燈珠
MicroSD 卡	IO5	SD卡SDIO總線時鐘信號
	IO4	SD卡SDIO總線命令信號
	IO6/7/2/3	SD卡SDIO總線數據信號（DATA0~DATA3四根數據線）
音頻	IO1	音頻使能信號，低電平使能，高電平禁止
	IO17	音頻I2S總線主時鐘信號
	IO18	音頻I2S總線位時鐘信號
	IO16	音頻I2S總線位輸出數據信號
	IO21	音頻I2S總線左右聲道選擇信號。高電平：右聲道；低電平：左聲道
	IO15	音頻I2S總線位輸入數據信號
	IO38	音頻編解碼IC的I2C總線數據信號（和電容觸摸屏以及擴展I2C共用）
	IO39	音頻編解碼IC的I2C總線時鐘信號（和電容觸摸屏以及擴展I2C共用）
按鍵	IO0	下載模式選擇按鍵（按住該按鍵上電，然后松開就會進入下載模式）
按鍵	EN	ESP32-S3復位按鍵，低電平復位（和液晶屏復位共用）
串口	RXD0(IO43)	ESP32-S3串口接收信號（如果不使用串口，可做普通IO使用）
串口	TXD0(IO44)	ESP32-S3串口發送信號（如果不使用串口，可做普通IO使用）
電池	IO8	電池電壓ADC值獲取信號（輸入）
拓展接口	IO45	可做普通IO使用
	IO46	可做普通IO使用
	GND	接地
	VCC	3.3V供電
IIC外設擴展接口	IO38	I2C總線數據信號
IIC外設擴展接口	IO39	I2C總線時鐘信號

生產廠家	潤中
產品型號	MTR035S-ESP32-S3
分辨率	320*480
接口	SPI
IC或兼睿IC	ST77922
顯示與背景色	黑色
屏幕尺寸	3.5寸
連接方式	SPI
外形尺寸	54.50±0.2(W)x83.00±0.2(H)x3.2(D)(mm)
視域	48.96(W)x73.44(H)(mm)
點間距	0.153(H)x0.153(mm)
CPU	Xtensa LX7 32 位雙核處理器
主頻	240MHz（最大）
存儲	384 KB ROM + 512KB SRAM +16 KB RTC SRAM + 8M 內置OPI PSRAM + 16M 外接QSPI Flash （N16R8）
WIFI	2.4GHz、802.11b/g/n模式
藍牙	藍牙V5.0 BR/EDR和藍牙LE標準
工作電壓	3.0~3.6(V)
觸摸屏類型	電阻觸摸屏
工作溫度	-20~60(℃)
儲藏溫度	-30~70(℃)
